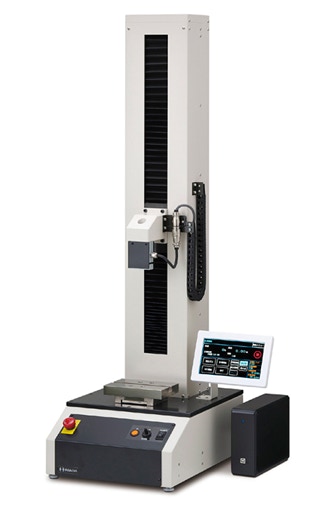

SDT-204FS型引張圧縮試験機
SDT-204FM型引張圧縮試験機
※2 ロードセルのねじ径は、試験機の最大荷重によって異なります。1kN以上：M12P1.75メス
500N以下：M6P1オス
※3 保護カバーなどのオプションが含まれる場合、全幅62→88mmのType Bとなります。
※3 SDT-204FL型は、お問い合わせ下さい。

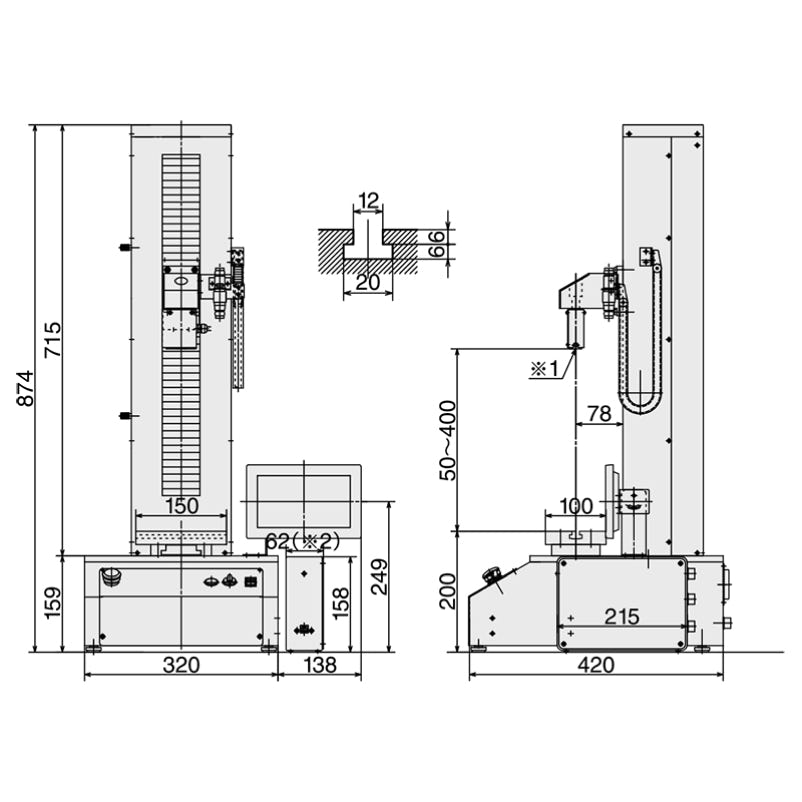

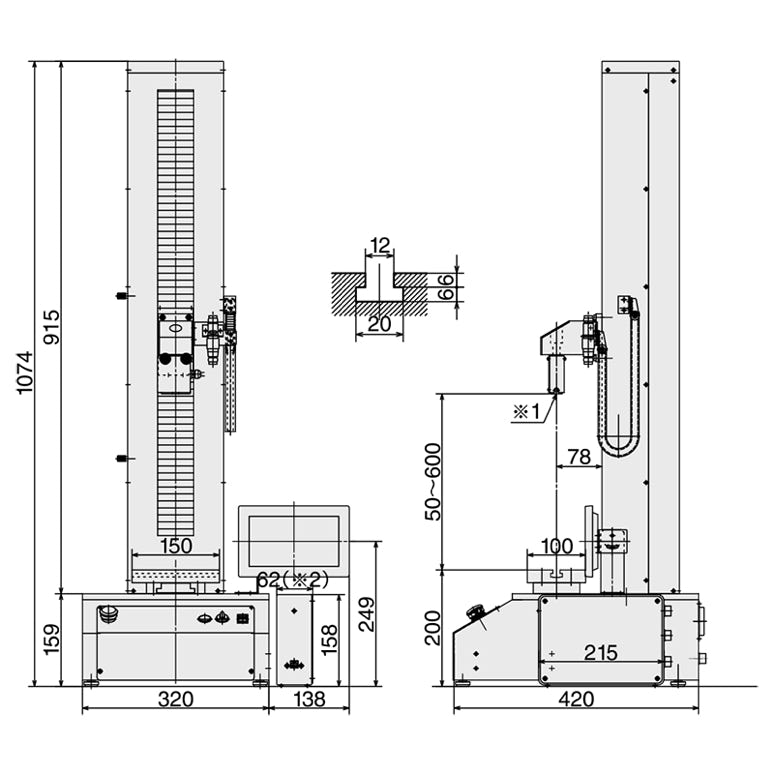

※図面をクリックするとダウンロードできます。
■特長
◎3種類のストローク仕様があります。
■主な用途
◎ゴムなどのよく伸びる試料の引張試験
◎剥離などの大きなストロークを必要とする試験
■オプション
◎アナログ外部出力
アナログ機器への接続用に、荷重と変位の値を10V/FSで出力するオプション。
◎ソフトウェア各種
◎標線間伸び計 GTD-1000 ※SDT-204FL型に装着できるオプションです。
ゴムなどの伸び量の大きい試験に使用するタイプです。
装着する試験機やストローク量によって製作を行います。
◎保護カバーなど
◎デジタルプリンター
◎電圧変換器
■標準仕様表
■型式別荷重レンジ組合せ表
型式(※1)
最大荷重
最小単位
荷重表示
荷重精度
変位最小単位
駆動方式
速度範囲
テーブルから
ロードセルまでの距離(※2)
支柱までの距離
テーブル寸法
安全装置
SDT-204FS-□
SDT-204FM-□
最大400mm
最大600mm
78mm
基本機能
外部出力(※3)
電源
本体重量
外形寸法
約48kg
W458×D420×H874mm
約51kg
W458×D420×H1074mm
※1 □欄に荷重記号が入ります。「型式別荷重レンジ組合せ表」を参照下さい。
※2 有効ストロークは治具の選択によります。
※3 オプションでアナログやプリンター用外部出力も増設できます。
SDT-204FL-□
2kN
「荷重レンジ仕様表」/「型式別荷重レンジ組合せ表」参照
JIS1級試験機(測定指定値の±1%以内)
0.01mm
ブラシレスモーター
5〜500mm/min
最大850mm
110mm
150×100mm T溝付
任意設定上下限リミット装置
オーバーロード保護機能
試験条件内部メモリ保存機能
ピークホールド機能
サイクル動作機能
破断点検出機能
開始点検出機能
自動送り機能
自動原点復帰機能
結果合否判定機能
USB
AC100V 5A
約56kg
W425×D420×H1324mm
型式
SDT-204F□-200R1
SDT-204F□-200R2
SDT-204F□-200R3
SDT-204F□-100R1
SDT-204F□-100R2
SDT-204F□-100R3
SDT-204F□-50R1
SDT-204F□-50R2
SDT-204F□-50R3
SDT-204F□-20R1
SDT-204F□-20R2
SDT-204F□-20R3
使用範囲
400N〜2kN
100N〜2kN
20N〜2kN
200N〜1kN
40N〜1kN
10N〜1kN
100N〜500N
20N〜500N
4N〜500N
40N〜200N
10N〜200N
2N〜200N
2kN
●
●
●
-
-
-
-
-
-
-
-
-
1kN
-
-
-
●
●
●
-
-
-
-
-
-
500N
-
●
●
-
-
-
●
●
●
-
-
-
設定荷重レンジ
200N
-
-
-
-
●
●
-
-
-
●
●
●
100N
-
-
●
-
-
-
-
●
●
-
-
-
50N
-
-
-
-
-
●
-
-
-
-
●
●
20N
-
-
-
-
-
-
-
-
●
-
-
-
10N
-
-
-
-
-
-
-
-
-
-
-
●
■荷重レンジ各仕様表
荷重レンジ
2kN
1kN
500N
200N
100N
50N
20N
最大荷重表示
2000N
1000.0N
500.0N
200.0N
100.00N
50.00N
20.00N
最小分解能
1N
0.1N
0.01N
※1 各レンジの使用範囲は、20〜100％の間を推奨しています。
※2 荷重レンジ追加（ロードセル増設）のオプションで、上記以外の荷重レンジも制作できます。
