SH-14F

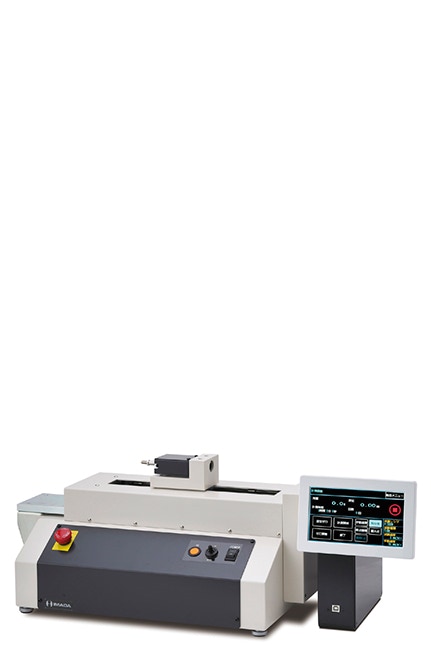

最大荷重500Nまでの横型引張圧縮試験機です。
横方向でしか試験出来ないような試料の場合や、横方向で作業する方が良い場合等に選択します。

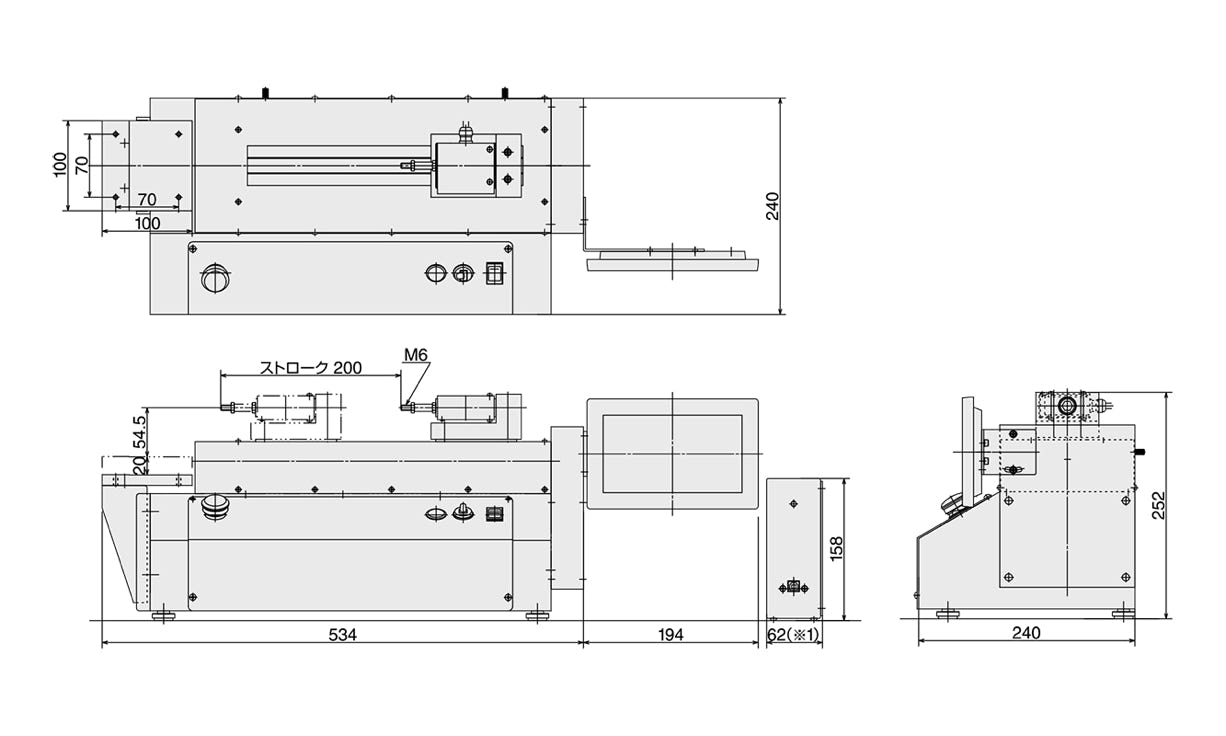

※図面をクリックするとダウンロードできます。
※1 保護カバーなどのオプション内容により、前幅62→88mmのType Bとなる場合があります。
■特長
◎コンパクトサイズの卓上横型の引張圧縮試験機。
※治具の取付がロードセルに対して垂直となるため、測定精度の面では縦型試験機の方が優れています。
■主な用途
◎半導体ICの剥離試験
◎摩擦力試験
■オプション
◎アナログ外部出力
アナログ機器への接続用に、荷重と変位の値を10V/FSで出力するオプション。
◎ソフトウェア各種
◎デジタルプリンター
◎電圧変換器
■標準仕様表
■型式別荷重レンジ組合せ表
型式
最大荷重
最小単位
荷重表示
荷重精度
変位最小単位
駆動方式
速度範囲
ストローク
テーブル寸法
安全装置
基本機能
外部出力(※2)
電源
本体重量
外形寸法
SH-14F-□(※1)
500N
「荷重レンジ仕様表」/「型式別荷重レンジ組合せ表」参照
JIS1級試験機(測定指定値の±1%以内)
0.01mm
ブラシレスモーター
5〜500mm/min
200mm
100×100mm
任意設定リミット装置
オーバーロード保護機能
試験条件内部メモリ保存機能
ピークホールド機能
サイクル動作機能
破断点検出機能
開始点検出機能
自動送り機能
自動原点復帰機能
結果合否判定機能
USB
AC100V 5A
約25kg
W728×D240×H252mm(LCD含む)
型式
SH-14F-50R1
SH-14F-50R2
SH-14F-50R3
SH-14F-20R1
SH-14F-20R2
SH-14F-20R3
SH-14F-5R1
SH-14F-5R2
SH-14F-5R3
SH-14F-2R1
SH-14F-2R2
使用範囲
100N〜500N
20N〜500N
4N〜500N
40N〜200N
10N〜200N
2N〜200N
10N〜50N
2N〜50N
0.4N〜50N
4N〜20N
1N〜20N
500N
●
●
●
-
-
-
-
-
-
-
-
200N
-
-
-
●
●
●
-
-
-
-
-
100N
-
●
●
-
-
-
-
-
-
-
-
設定荷重レンジ
50N
-
-
-
-
●
●
●
●
●
-
-
20N
-
-
●
-
-
-
-
-
-
●
●
10N
-
-
-
-
-
●
-
●
●
-
-
5N
-
-
-
-
-
-
-
-
-
-
●
2N
-
-
-
-
-
-
-
-
●
-
-
■荷重レンジ各仕様表
荷重レンジ
500N
200N
100N
50N
20N
10N
5N
2N
最大荷重表示
500.0N
200.0N
100.00N
50.00N
20.00N
10.000N
5.000N
2.000N
最小分解能
0.1N
0.01N
0.001N
※1 □欄に荷重記号が入ります。「型式別荷重レンジ組合せ表」を参照下さい。
※2 オプションでアナログやプリンター用外部出力も増設できます。
