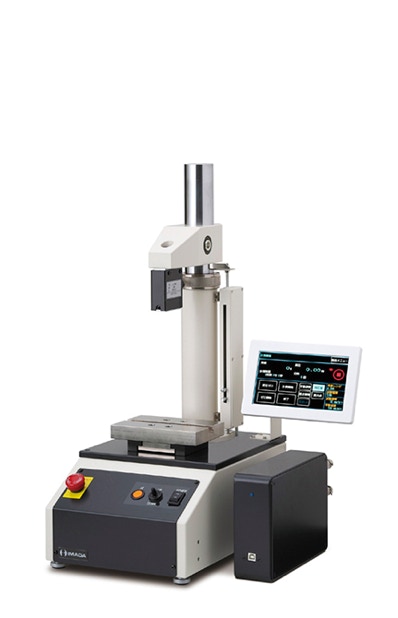

SVZ-201F
最大荷重2kNまでの各種荷重測定ができるコンパクトサイズの引張圧縮試験機です。

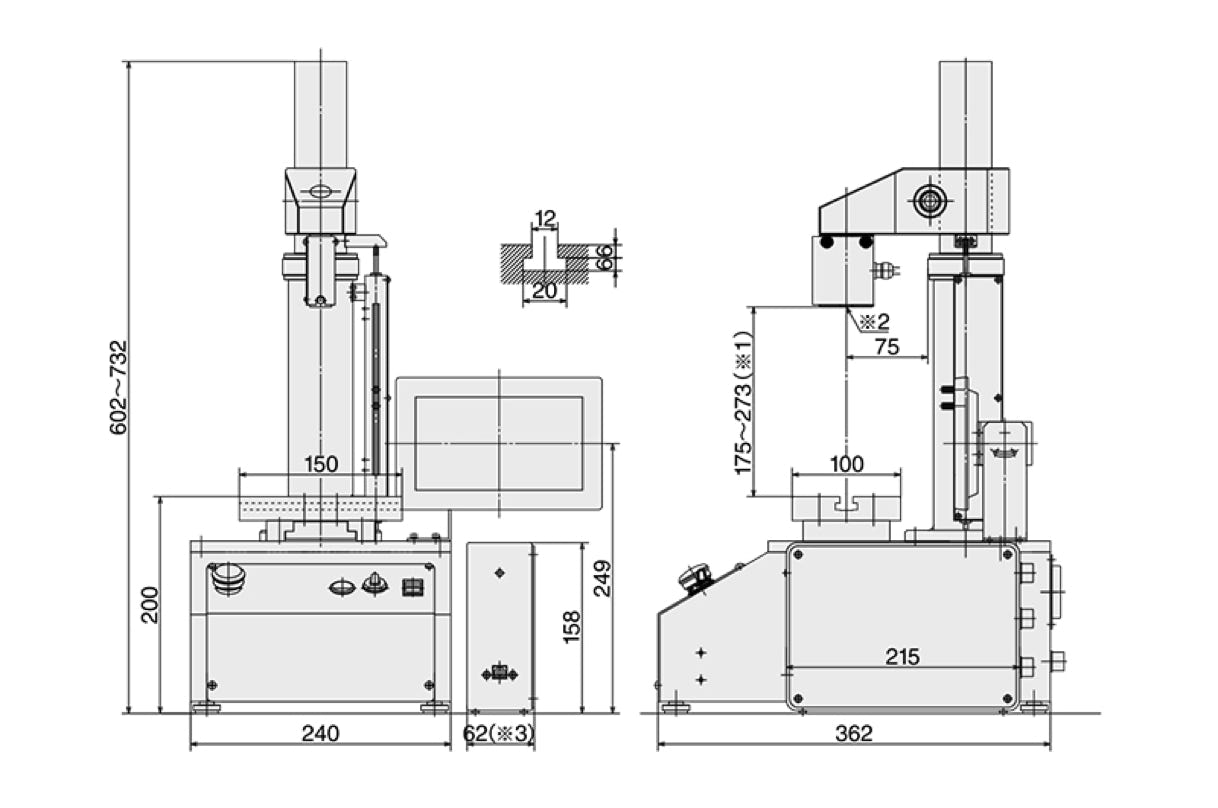

※1 試料取付スパンは、ロードセルヘッドを昇降軸の最も高い位置に固定したときのロードセルと定盤との間隔です。
※2 ロードセルのねじ径は、試験機の最大荷重によって異なります。1kN以上：M12P1.75メス
500N以下：M6P1オス
※3 保護カバーなどのオプションが含まれる場合、全幅62→88mmのType Bとなります。
※図面をクリックするとダウンロードできます。
■特長
◎中容量ですが昇降軸の1コラム式なので作業性が良い。
◎ボールねじの駆動方式。
■主な用途
◎中程度の荷重の各種材料試験
◎機構部品・製品の各種評価試験
■オプション
◎アナログ外部出力
アナログ機器への接続用に、荷重と変位の値を10V/FSで出力するオプション。
◎速度特殊仕様
◎ソフトウェア各種
◎保護カバー
◎デジタルプリンター
◎電圧変換器
■標準仕様表
■型式別荷重レンジ組合せ表
型式
最大荷重
最小単位
荷重表示
荷重精度
変位最小単位
駆動方式
速度範囲
ストローク
試料取付スパン
支柱までの距離
テーブル寸法
安全装置
基本機能
外部出力(※2)
電源
本体重量
外形寸法(※3)
W380×D362×H602mm
※1 □欄に荷重記号が入ります。「型式別荷重レンジ組合せ表」を参照下さい。
※2 オプションでアナログやプリンター用外部出力も増設できます。
※3 記載の高さ寸法は、昇降軸を下限にした状態です。
SVZ-201F-□(※1)
2kN
「荷重レンジ仕様表」/「型式別荷重レンジ組合せ表」参照
JIS1級試験機(測定指定値の±1%以内)
0.01mm
ブラシレスモーター
5〜500mm/min
130mm
175〜273mm
75mm
150×100mm T溝付
任意設定上下限リミット装置
オーバーロード保護機能
試験条件内部メモリ保存機能
ピークホールド機能
サイクル動作機能
破断点検出機能
開始点検出機能
自動送り機能
自動原点復帰機能
結果合否判定機能
USB
AC100V 5A
約29kg
型式
SVZ-201F-200R1
SVZ-201F-200R2
SVZ-201F-200R3
SVZ-201F-100R1
SVZ-201F-100R2
SVZ-201F-100R3
SVZ-201F-50R1
SVZ-201F-50R2
SVZ-201F-50R3
SVZ-201F-20R1
SVZ-201F-20R2
SVZ-201F-20R3
使用範囲
400N〜2kN
100N〜2kN
20N〜2kN
200N〜1kN
40N〜1kN
10N〜1kN
100N〜500N
20N〜500N
4N〜500N
40N〜200N
10N〜200N
2N〜200N
2kN
●
●
●
-
-
-
-
-
-
-
-
-
1kN
-
-
-
●
●
●
-
-
-
-
-
-
500N
-
●
●
-
-
-
●
●
●
-
-
-
設定荷重レンジ
200N
-
-
-
-
●
●
-
-
-
●
●
●
100N
-
-
●
-
-
-
-
●
●
-
-
-
50N
-
-
-
-
-
●
-
-
-
-
●
●
20N
-
-
-
-
-
-
-
-
●
-
-
-
10N
-
-
-
-
-
-
-
-
-
-
-
●
■荷重レンジ各仕様表
荷重レンジ
2kN
1kN
500N
200N
100N
50N
20N
10N
最大荷重表示
2000N
1000.0N
500.0N
200.0N
100.00N
50.00N
20.00N
10.000N
最小分解能
1N
0.1N
0.01N
0.001N
※1 各レンジの使用範囲は、20〜100％の間を推奨しています。
※2 荷重レンジ追加（ロードセル増設）のオプションで、上記以外の荷重レンジも制作できます。
