■特長

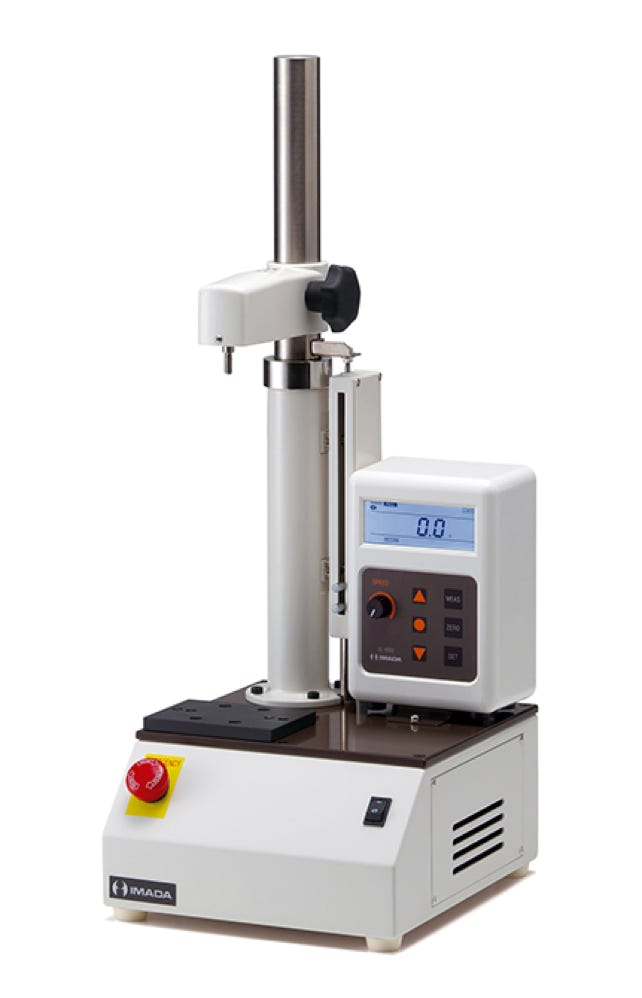

◎デジタルフォースゲージと専用スタンドの組合せよりも安価で、簡単な操作で行える試験機です。
オーバーロード防止機能や専用ソフトウェアでの測定など、引張圧縮試験機に準じた機能でご使用
いただけます。
◎小さく、軽いので置く場所を選びません。
◎ロードセルは20N～500Nまで用意していますので、測定荷重に適したものをご選択いただけます。
また、2レンジ仕様のタイプであれば、測定レンジを広げられます。
■主な用途
◎接着部・熱シールのはく離試験
◎圧着端子の強度試験
◎食品・医薬品等の各種試験
■オプション
◎長尺仕様(昇降軸を標準より150mm長くしたものです。)
◎速度特殊仕様 (5～120mm/min)
◎プリンタ出力 (デジマチック) *2
◎データ処理ソフト Facirec (ファシレク)
■標準仕様表
■型式別荷重レンジ組合せ表
型式
最大荷重
荷重表示
荷重精度
駆動方式
送り速度
ストローク
試料取付スパン
支柱までの距離
テーブル寸法
安全装置
SV-55CB-□(※1)
500N
「荷重レンジ仕様表」/「型式別荷重レンジ組合せ表」参照
荷重レンジJIS1級試験機(測定指定値の±1%以内)
DCブラシレスモーター速度制御
130mm
227〜376mm
85mm

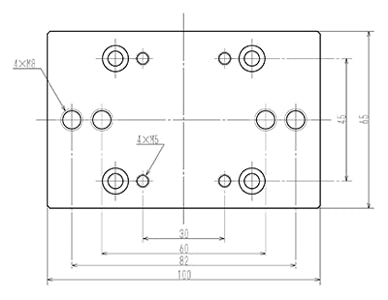

100×65mm(M8めねじ4ヶ所)
任意設定上下限リミット装置
オーバーロード保護機能
基本機能
外部出力(※2)
電源
本体重量
外形寸法
早送り機能
自動原点復帰機能
合否判定機能
USB(専用ソフトウェア) / プリンター出力(※2)
AC100V〜240V 3A
約12kg
W220×D250×H582mm(※3)
※1 □欄に荷重記号が入ります。「型式別荷重レンジ組合せ表」を参照下さい。
※2 オプションでデジマチックプリンター出力。
※3 記載の高さ寸法は、昇降軸を下限位置にした場合です。
15〜400mm/min
ピークホールド機能
型式
SV-55CB-50R1
SV-55CB-50R2
SV-55CB-20R1
SV-55CB-20R2
SV-55CB-5R1
SV-55CB-5R2
SV-55CB-2R1
SV-55CB-2R2
使用範囲
100N〜500N
20N〜500N
40N〜200N
10N〜200N
10N〜50N
2N〜50N
4N〜20N
1N〜20N
500N
●
●
-
-
-
-
-
-
200N
-
-
●
●
-
-
-
-
設定荷重レンジ
100N
-
●
-
-
-
-
-
-
50N
-
-
-
●
●
●
-
-
20N
-
-
-
-
-
-
●
●
10N
-
-
-
-
-
●
-
-
5N
-
-
-
-
-
-
-
●
■荷重レンジ各仕様表
荷重レンジ
500N
200N
100N
50N
20N
10N
5N
最大荷重表示
500.0N
200.0N
99.99N
50.00N
20.00N
9.999N
5.000N
最小分解能
0.1N
0.01N
0.001N
※1 各レンジの使用範囲は、20〜100％の間を推奨しています。
