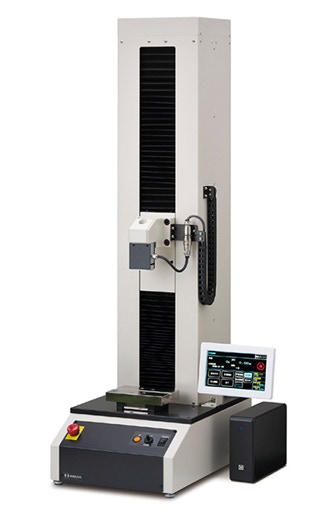

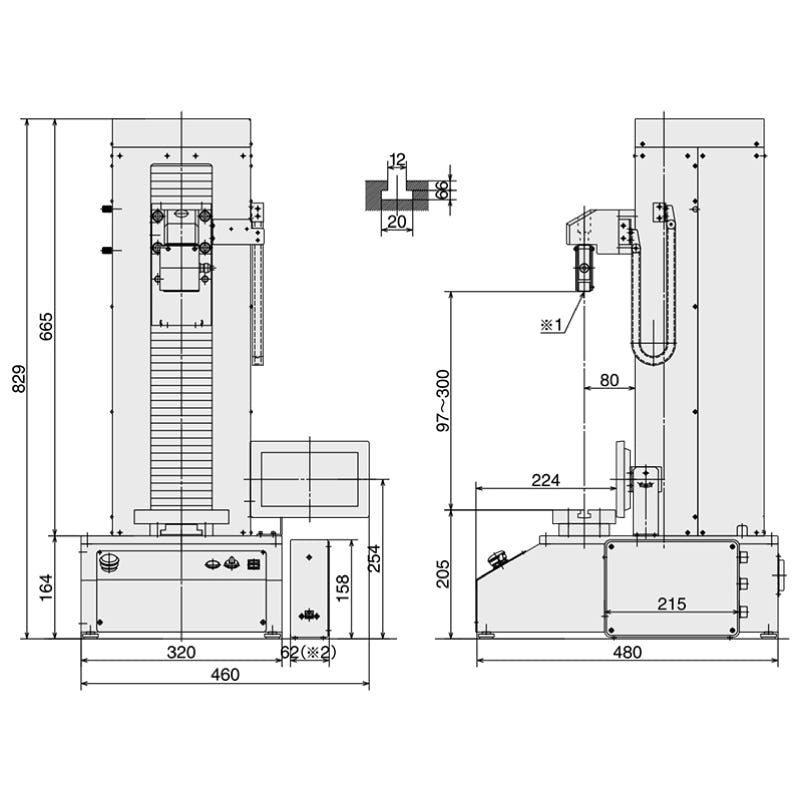

SDT-504FS型引張圧縮試験機

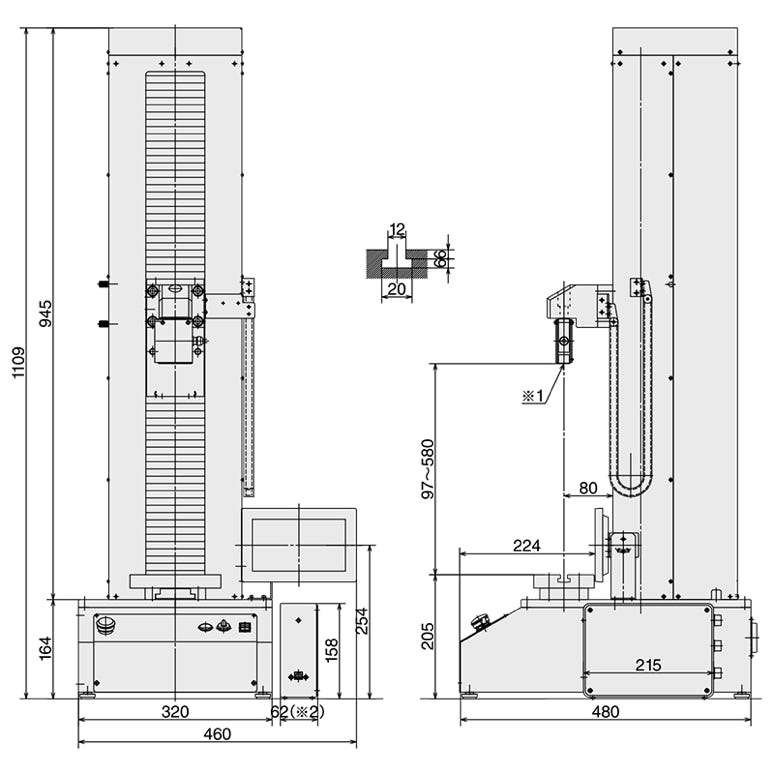

SDT504FL型引張圧縮試験機
※1 ロードセルのねじ径は、試験機の最大荷重によって異なります。1kN以上：M12P1.75メス
500N以下：M6P1オス
※2 保護カバーなどのオプションが含まれる場合、全幅62→88mmのType Bとなります。
※図面をクリックするとダウンロードできます。
■特長
◎比較的ストロークの大きな試験に適しています。
◎2種類のストローク仕様があります。
■主な用途
◎中荷重の各種材料試験
◎小物機械部品の評価試験
■オプション
◎アナログ外部出力
アナログ機器への接続用に、荷重と変位の値を10V/FSで出力するオプション。
◎ソフトウェア各種
◎標線間伸び計 GTD-50
金属・プラスチックなどの試験片にクリップして、伸び量を正確に計るためのオプションです。
伸び量は変位表示部に切替えて表示されます。
◎デジタルプリンター
◎電圧変換器
◎保護カバー
■標準仕様表
型式(※1)
最大荷重
最小単位
荷重表示
荷重精度
変位最小単位
駆動方式
速度範囲
テーブルから
ロードセルまでの距離(※2)
支柱までの距離
テーブル寸法
安全装置
基本機能
外部出力(※3)
電源
本体重量
外形寸法
SDT-504FS-□
SDT-504FL-□
5kN
「型式別荷重レンジ組合せ表」/「荷重レンジ各仕様表」参照
JIS1級試験機(測定指定値の±1%以内)
0.01mm
ACサーボモーター
0.1〜500mm/min
最大300mm
最大580mm
80mm
150×100mm T溝付
任意設定上下限リミット装置
オーバーロード保護機能
試験条件内部メモリ保存機能
ピークホールド機能
サイクル動作機能
破断点検出機能
開始点検出機能
自動送り機能
自動原点復帰機能
結果合否判定機能
USB
AC100V 7A
約67kg
約74kg
W460×D480×H829mm
W460×D480×H1109mm
■型式別荷重レンジ組合せ表
型式
SDT-504F□-R1
SDT-504F□-R2
SDT-504F□-R3
使用範囲
1kN〜5kN
200N〜5kN
40N〜5kN
5kN
●
●
●
設定荷重レンジ
1kN
-
●
●
200N
-
-
●
■荷重レンジ各仕様表
荷重レンジ
5kN
1kN
200N
最大荷重表示
5000N
1000.0N
200.0N
最小分解能
1N
0.1N
※1 各レンジの使用範囲は、20〜100％の間を推奨しています。
※2 荷重レンジ追加（ロードセル増設）のオプションで、上記以外の荷重レンジも制作できます。
※1 □欄に荷重記号が入ります。「型式別荷重レンジ組合せ表」を参照下さい。
※2 有効ストロークは治具の選択によります。
※3 オプションでアナログやプリンター用外部出力も増設できます。
