SDW-002~020F型引張圧縮試験機
SDW-050~100F型引張圧縮試験機

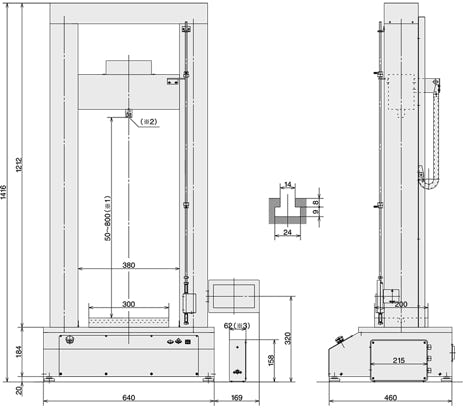

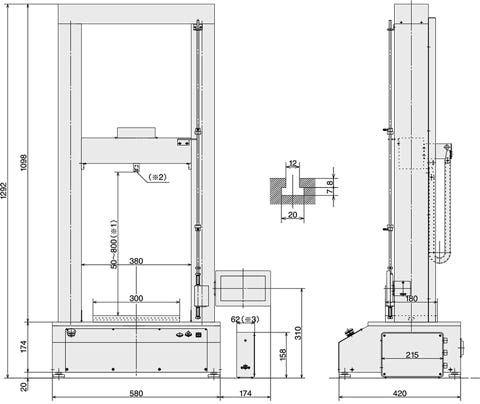

SDW-002F/005F型引張圧縮試験機

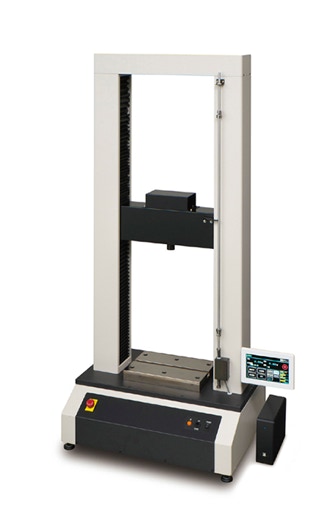

SDW-010F/020F型引張圧縮試験機

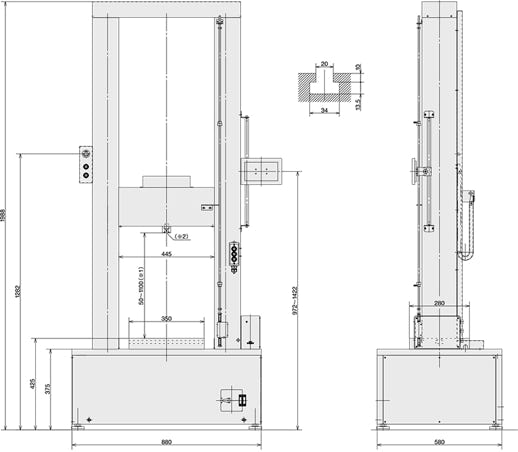

SDW-050F型引張圧縮試験機

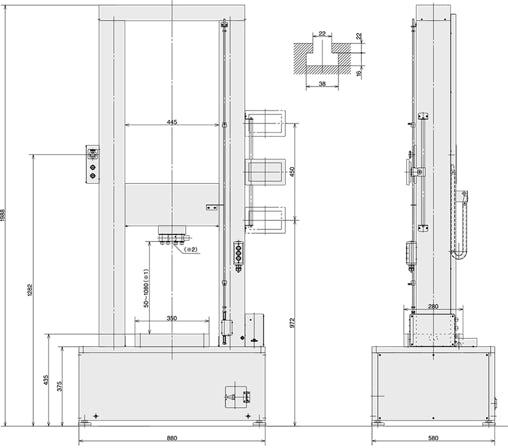

SDW-100F型引張圧縮試験機
■特長
◎門型フレーム構造のため比較的大きめのワークの試験ができます。
◎レンジを追加することにより小荷重の試験にも対応できます。
※1 ストローク量は治具を付けていない状態です。（SDW-002〜020F：最大800mm、050F：最大1100mm、100F：最大1080mm
※2 ロードセルのねじ径 SDW-002〜010F：M12P1.75、020F：MP16P1.5、050F：M24P2、100F：MP32P2
※3 SDW-002〜020Fは、保護カバーなどのオプションが含まれる場合、全幅62→88mmのType Bとなります。
■主な用途
◎中〜高荷重の各種荷重試験
◎機械部品や比較的大きめのワークの各種評価試験
■オプション
◎荷重レンジの追加
◎変位分解能の1μm仕様
◎アナログ外部出力
アナログ機器への接続用に、荷重と変位の値を10V/FSで出力するオプション。
◎ソフトウェア各種
◎デジタルプリンター

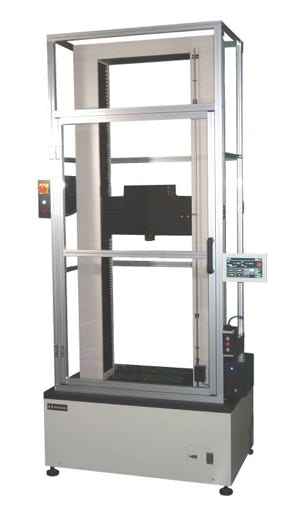

◎保護カバー
◎標線間伸び計 GT-50 / GT-1000
◎電圧変換器（※SDW-050F / 100Fの海外でのご使用の場合はお問い合わせ下さい。）
※図面をクリックするとダウンロードできます。
■標準仕様表
型式(※1)
最大荷重
最小単位
荷重表示
荷重精度
変位最小単位
駆動方式
最大速度(※2)
試験速度範囲
テーブルから
ロードセルまでの距離(※3)
有効試験幅
テーブル寸法
安全装置
基本機能
外部出力(※4)
設置タイプ
電源
本体重量
外形寸法
SDW-002F-□
2kN
SDW-005F-□
5kN
SDW-010F-□
10kN
SDW-020F-□
20kN
SDW-050F-□
50kN
SDW-100F-□
100kN
「型式別荷重レンジ組合せ表」/「荷重レンジ仕様表」参照
JIS1級試験機(測定指定値の±1%以内)
0.01mm
ACサーボモーター
1000mm/min
500mm/min
1000mm/min
0.05〜500mm/min
0.1〜300mm/min
0.05〜500mm/min
最大800mm
最大1100mm
最大1080mm
455mm
380mm
300×180mm T溝付
300×200mm T溝付
350×280mm T溝付
任意設定上下限リミット装置
オーバーロード保護機能
試験条件内部メモリ保存機能
ピークホールド機能
サイクル動作機能
破断点検出機能
開始点検出機能
自動送り機能
自動原点復帰機能
結果合否判定機能
USB
卓上型
床置型
AC100V 10A
AC200V 30A 3相
約102kg
約156kg
約440kg
W580×D422×H1292mm
W640×D460×H1416mm
W880×D580×H1988mm
※1 □欄に荷重記号が入ります。「型式別荷重レンジ組合せ表」を参照下さい。
※2 最大速度は、原点復帰や手動操作時に使用でき、試験時には試験速度範囲でのご使用となります。
※3 有効ストロークは治具の選択によります。
※4 オプションでアナログやプリンター用外部出力も増設出来ます。
■型式別荷重レンジ組合せ表
型式
SDW-002F-R1
SDW-002F-R2
SDW-002F-R3
SDW-005F-R1
SDW-005F-R2
SDW-005F-R3
SDW-010F-R1
SDW-010F-R2
SDW-010F-R3
SDW-020F-R1
SDW-020F-R2
SDW-020F-R3
SDW-050F-R1
SDW-050F-R2
SDW-050F-R3
SDW-100F-R1
SDW-100F-R2
SDW-100F-R3
使用範囲
400N〜2kN
100N〜2kN
20N〜2kN
1kN〜5kN
200N〜5kN
40N〜5kN
2kN〜10kN
400N〜10kN
100N〜10kN
4kN〜20kN
1kN〜20kN
200N〜20kN
10kN〜50kN
2kN〜50kN
400N〜50kN
20kN〜100kN
4kN〜100kN
1kN〜100kN
100kN
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
●
●
●
設定荷重レンジ
50kN
-
-
-
-
-
-
-
-
-
-
-
-
●
●
●
-
-
-
20kN
-
-
-
-
-
-
-
-
-
●
●
●
-
-
-
-
●
●
10kN
-
-
-
-
-
-
●
●
●
-
-
-
-
●
●
-
-
-
5kN
-
-
-
●
●
●
-
-
-
-
●
●
-
-
-
-
-
●
2kN
●
●
●
-
-
-
-
●
●
-
-
-
-
-
●
-
-
-
1kN
-
-
-
-
●
●
-
-
-
-
-
●
-
-
-
-
-
-
500N
-
●
●
-
-
-
-
-
●
-
-
-
-
-
-
-
-
-
200N
-
-
-
-
-
●
-
-
-
-
-
-
-
-
-
-
-
-
100N
-
-
●
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
■荷重レンジ各仕様表
荷重レンジ
100kN
50kN
20kN
10kN
5kN
2kN
1kN
500N
200N
100N
最大荷重表示
100.00kN
50.00kN
20.00kN
10.000kN
5000N
2000N
1000.0N
500.0N
200.0N
100.00N
最小分解能
0.01kN
0.001kN
1N
0.1N
0.01N
※1 各レンジの使用範囲は、20〜100％の間を推奨しています。
※2 荷重レンジ追加（ロードセル増設）のオプションで、上記以外の荷重レンジも制作できます。
デスクタイプ
200kN仕様
■ 特殊仕様 ■

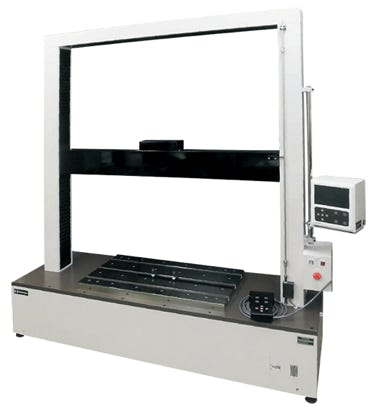

有効試験幅の広い仕様
保護カバー

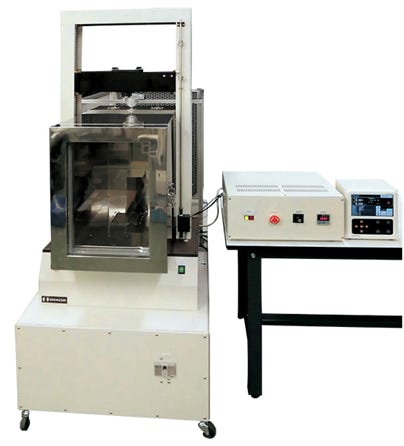

恒温槽付
